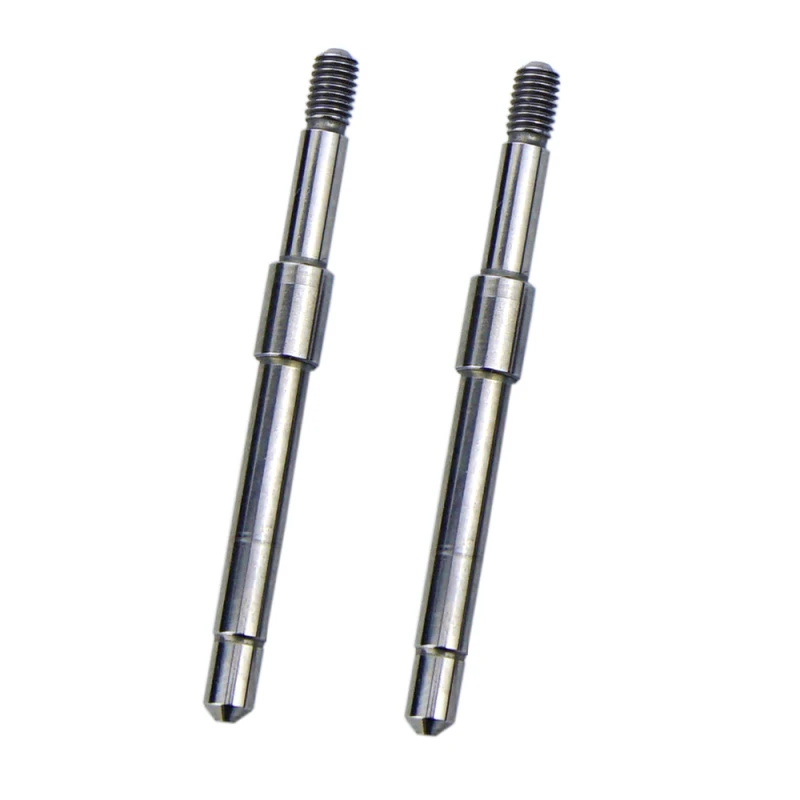

Vretena od nehrđajućeg čelika ili osovina mandrela
Vreteno vratilo
Vretena je osnovna rotirajuća komponenta mehaničkog sustava, prvenstveno se koristi za prenošenje snage i postizanje rotacije velike brzine . široko se primjenjuje u strojnoj alatima, CNC opremi i industrijskim robotima, zahtijevajući visoku preciznost, snagu i izdržljivost .
Mandrel osovina
Mandrel se uglavnom koristi za podršku ili popravljanje rotirajućih komponenti, pogodnih za navijanje materijala (E {. g ., filmove, vlakna) ili pozicioniranje radnih komada tokom obrade . njegova osnovna funkcija je pružanje podrške i stabilnosti .
Prednosti
Materijalne koristi:
● Otpornost na koroziju: Sadrži hrom, formirajući zaštitni sloj na površini, pogodan za vlažnu ili hemijsku okruženju .
● Visoka čvrstoća i otpornost na habanje: Može izdržati teška tereta i pružiti odličan život za uslugu .
● Visoka temperatura otpornost: Pogodno za rotaciju velike brzine ili toplotne scenarije .
Uobičajene ocjene od nehrđajućeg čelika:
● 304: Nehrđajući čelik opće namjene, pogodan za standardne okruženja .
● 316: Visoka otpornost na koroziju, idealna za hemijsku ili morsku sredinu .
● 440C: Visoka otpornost na tvrdoću i habanje, koji se koriste za teške komponente .
● 17-4 Ph: Ojačana kroz toplinsku obradu, pogodno za primjenu visoke temperature i velike čvrstoće .
Tipične aplikacije
● CNC alatni strojevi: Vretena za rotaciju alata i obradu radnog komada .
● Industrijski roboti: Kritične komponente za kontrolu kretanja .
● Oprema za automatizaciju: Koristi se u namotajućim strojevima, sistemima pakiranja itd. .
● Automobilska proizvodnja: Bitno u strugama i opremi za bušenje .
● vazduhoplovstvo: Vrhovna čvrstoća, visoko precizna primjena .
● Medicinski uređaji: Centrifuge, hirurški alati i drugi scenariji visokog zahtjeva .
Plan za obradu
1. Priprema pre obrade
● Izbor materijala: Odaberite odgovarajuću ocjenu od nehrđajućeg čelika zasnovanog na zahtjevima za aplikacije (E . g ., 304, 316) . Koristite hladnoćene trake ili kovane praznine .
● prazno rezanje: Koristite rezanje u piljenje ili laseru da biste rezali materijal u potrebnu dužinu, odlazak 1-2 mm dodatka za obradu .
2. Koraci za obradu
Gruba obrada
● Proces: Koristite CNC strug za preliminarno okretanje za uklanjanje viška materijala .
● Cilj: Stroj vanjski promjer u blizini veličine dizajna, odlazak 0.2-0.5 mm dodatak .
Toplotni tretman(ako je primenljivo)
● gašenje i kaljenje: Poboljšati tvrdoću i žilavost (posebno za 440C i 17-4 pH nehrđajući čelik) .
● Tretman rastvora: Poboljšajte otpornost na koroziju za 316 nehrđajućeg čelika .
Završna obrada
● Brušenje vanjskog prečnika:
Koristite mašinu za brušenje bez centra za postizanje konačnog vanjskog promjera .
Točnost: ± 0. 003mm; Površinska hrapavost RA manja ili jednaka 0,4 μm.
● Okretanje krajnjih lica i rupa za bušenje:
Stroj i krajnje lica i središnje rupe ili montažne rupe, osiguravajući da se optikula i dimenzionalna tačnost .
Navoj(Ako je potrebno): Koristite CNC opremu za internu obradu navoja kako bi se osiguralo precizno .
Poliranje i površinski tretman
● poliranje: Poboljšajte glatkoću površine i uklonite manje nedostatke za postizanje zrcalnog završetka .
● Elektroplantacija / pasivizacija (neobavezno): Poboljšajte otpor korozije i otpornost na habanje .
Kontrola kvaliteta
1. Dimenzionalna inspekcija:
● Koristite visoko precizni mikrometar ili koordinatni mjerni stroj (CMM) za provjeru dimenzija i geometrijske tolerancije .
2. Inspekcija hrapavosti površine:
● Osigurajte da kvaliteta površine ispunjava zahtjeve za dizajn koristeći tester za hrapavost .
3. Testiranje tvrdoće:
● Provjerite tvrdoću materijala pomoću testiranja tvrdoće ili Vickera .
4. Dinamički testiranje ravnoteže:
● Izvršite bilansne testove na brzim rotirajućim osovinama kako bi se osigurala operativna stabilnost .
Nakon obrade i pakiranje
1. Označavanje: Koristite lasersko graviranje na površini osovine kako biste označili specifikacije proizvoda i brojeve batch-a .
2. Prevencija hrđa: Nanesite ulje protiv hrđe ili omotajte sa anti-hrđem papirom .
3. Pakovanje: Pojedinačno zaštitite plastične cijevi, a zatim se stavite u drvene ili kartonske kutije za zaštitu . Koristite palete za rasuti prijevoz .
Primjer za obradu rada
Za preciznost od nehrđajućeg čelika od 304 čelika (prečnik φ20mm, dužina 300 mm):
1. Izbor materijala: Koristite 304 hladno nacrtane okrugle šipke od nehrđajućeg čelika .
2. Prazno rezanje: Vidio u dužinu od 302 mm (dodatak za obradu od 2 mm).
3. Gruba obrada: Pretvorite vanjski prečnik na φ19 . 6 mm na CNC strug.
4. TOPLE TRETNER: Obavljati liječenje otopine za poboljšanje otpornosti na koroziju i čvrstoću .
5. Završna obrada:
Brušenje bez centra za φ19 . 5 mm sa površinskom hrapavošću RA manjim od ili jednak 0,4 μm.
Okrenite krajnje lica i rupe za bušenje φ6mm.
6. poliranje.
7. Kontrola kvaliteta: Pregledati dimenzije, tolerancije i kvalitet površine .
8. Pakovanje: Primijenite prevenciju hrđe i pakovanje za pošiljku .
